Especificação principal

Tabela de Medidas do Tubo Flexível

Esta é a tabela principal de especificação dos tubos flexíveis Inoflex — passo normal (TF), em aço inoxidável. Use-a para escolher a bitola do tubo conforme a pressão de trabalho, o raio de curvatura e o comprimento mínimo para vibração da sua aplicação.

Como usar a tabela:

TF, TF1, TF2 — variantes de reforço para cada bitola (do mais leve ao mais reforçado), com pressões de trabalho crescentes.
Tipo H / P — construção helicoidal (H) ou paralela/anelar (P).
Raio de curvatura — flexível (movimento) e estático (instalação fixa).
Pressões dadas em kgf/cm² e lbf/pol² (PSI) para trabalho, teste e ruptura.

Tabela de medidas — Inoflex Passo Normal (TF)

Tubo flexível de aço inoxidável. Clique na imagem para ampliar, ou consulte a tabela pesquisável abaixo.

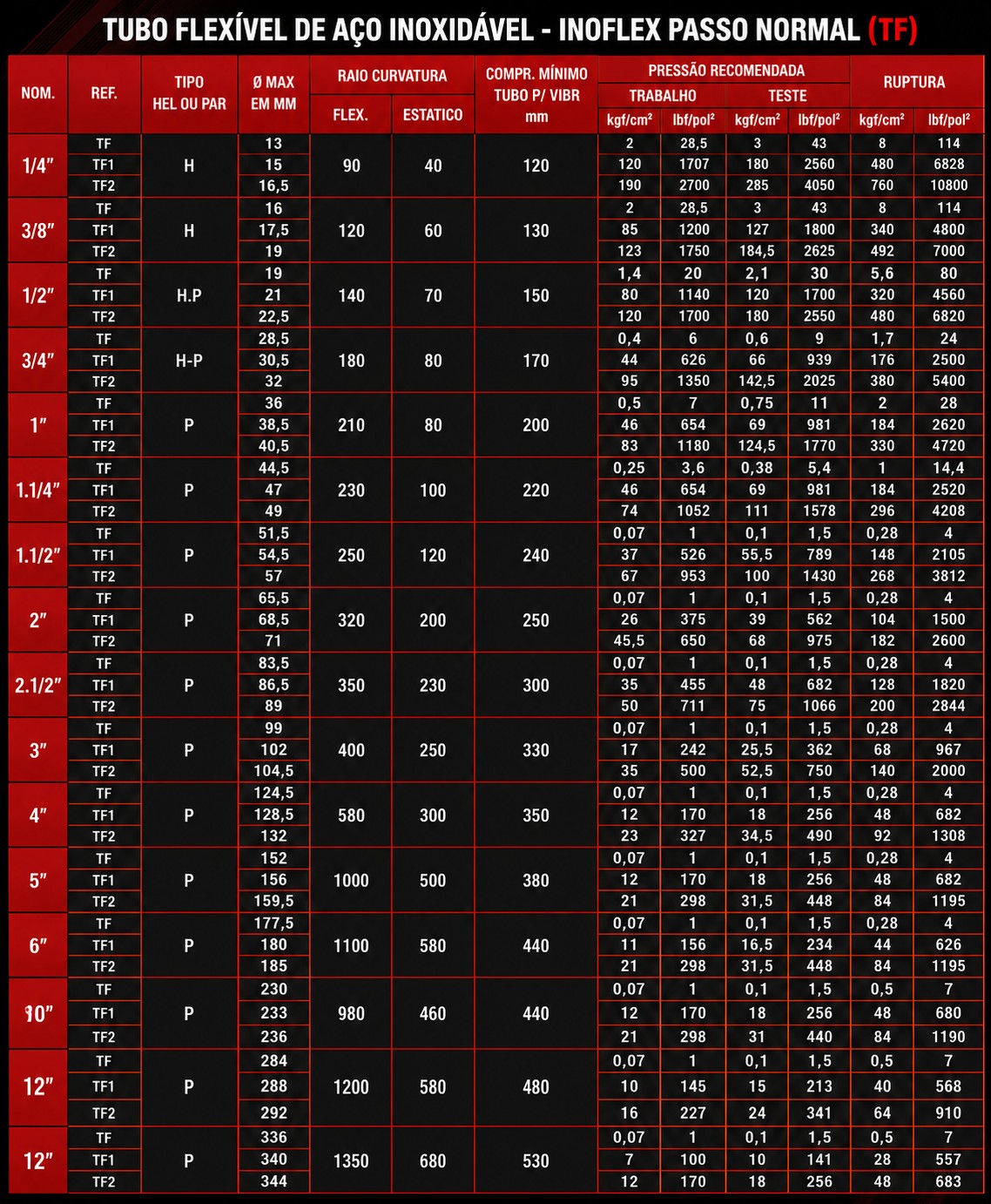

Tabela de medidas do tubo flexível de aço inoxidável Inoflex passo normal TF — Tabela oficial SHIDRAU CAST — toque para ampliar

Tabela completa (versão pesquisável)

Nom.	Ref.	Ø máx (mm)	Tipo	Raio curvatura		Compr. mín. p/ vibr. (mm)	Pressão trabalho		Pressão teste		Ruptura
Nom.	Ref.	Ø máx (mm)	Tipo	Flex.	Estático	Compr. mín. p/ vibr. (mm)	kgf/cm²	lbf/pol²	kgf/cm²	lbf/pol²	kgf/cm²	lbf/pol²
1/4"	TF	13	H	90	40	120	2	28,5	3	43	8	114
	TF1	15					120	1707	180	2560	480	6828
	TF2	16,5					190	2700	285	4050	760	10800
3/8"	TF	16	H	120	60	130	2	28,5	3	43	8	114
	TF1	17,5					85	1200	127	1800	340	4800
	TF2	19					123	1750	184,5	2625	492	7000
1/2"	TF	19	H.P	140	70	150	1,4	20	2,1	30	5,6	80
	TF1	21					80	1140	120	1700	320	4560
	TF2	22,5					120	1700	180	2550	480	6820
3/4"	TF	28,5	H-P	180	80	170	0,4	6	0,6	9	1,7	24
	TF1	30,5					44	626	66	939	176	2500
	TF2	32					95	1350	142,5	2025	380	5400
1"	TF	36	P	210	80	200	0,5	7	0,75	11	2	28
	TF1	38,5					46	654	69	981	184	2620
	TF2	40,5					83	1180	124,5	1770	330	4720
1.1/4"	TF	44,5	P	230	100	220	0,25	3,6	0,38	5,4	1	14,4
	TF1	47					46	654	69	981	184	2520
	TF2	49					74	1052	111	1578	296	4208
1.1/2"	TF	51,5	P	250	120	240	0,07	1	0,1	1,5	0,28	4
	TF1	54,5					37	526	55,5	789	148	2105
	TF2	57					67	953	100	1430	268	3812
2"	TF	65,5	P	320	200	250	0,07	1	0,1	1,5	0,28	4
	TF1	68,5					26	375	39	562	104	1500
	TF2	71					45,5	650	68	975	182	2600
2.1/2"	TF	83,5	P	350	230	300	0,07	1	0,1	1,5	0,28	4
	TF1	86,5					35	455	48	682	128	1820
	TF2	89					50	711	75	1066	200	2844
3"	TF	99	P	400	250	330	0,07	1	0,1	1,5	0,28	4
	TF1	102					17	242	25,5	362	68	967
	TF2	104,5					35	500	52,5	750	140	2000
4"	TF	124,5	P	580	300	350	0,07	1	0,1	1,5	0,28	4
	TF1	128,5					12	170	18	256	48	682
	TF2	132					23	327	34,5	490	92	1308
5"	TF	152	P	1000	500	380	0,07	1	0,1	1,5	0,28	4
	TF1	156					12	170	18	256	48	682
	TF2	159,5					21	298	31,5	448	84	1195
6"	TF	177,5	P	1100	580	440	0,07	1	0,1	1,5	0,28	4
	TF1	180					11	156	16,5	234	44	626
	TF2	185					21	298	31,5	448	84	1195
10"	TF	230	P	980	460	440	0,07	1	0,1	1,5	0,5	7
	TF1	233					12	170	18	256	48	680
	TF2	236					21	298	31	440	84	1190
12"	TF	284	P	1200	580	480	0,07	1	0,1	1,5	0,5	7
	TF1	288					10	145	15	213	40	568
	TF2	292					16	227	24	341	64	910
12"	TF	336	P	1350	680	530	0,07	1	0,1	1,5	0,5	7
	TF1	340					7	100	10	141	28	557
	TF2	344					12	170	18	256	48	683

Valores de referência. Para aplicações críticas ou fora dos parâmetros da tabela, consulte nossa equipe técnica.
